VIA ECHO 1000 ANALISADOR DE IMPEDÂNCIA VETORIAL AEA

AEA Technology

  • VIA ECHO 1000 ANALISADOR DE IMPEDÂNCIA VETORIAL AEA
Disponibilidade: Este produto não está disponível para venda em nossa loja virtual. Por favor, solicite uma cotação pelo e-mail sac@radiohaus.com.br ou Whatsapp (19) 99939-5597

VIA ECHO 1000 ANALISADOR DE IMPEDÂNCIA VETORIAL AEA

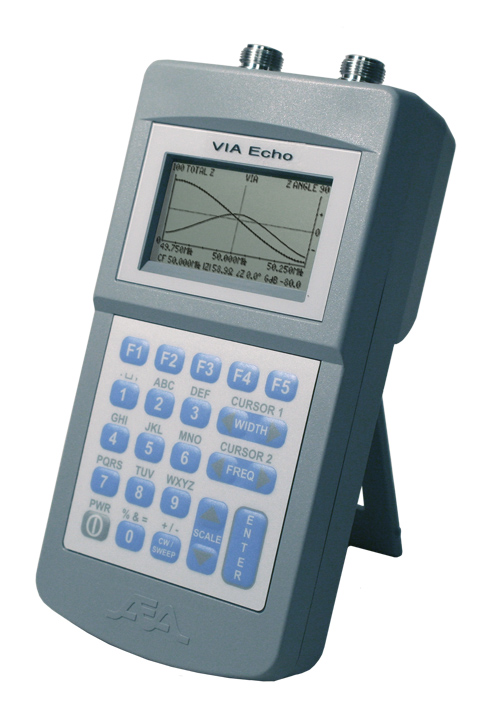

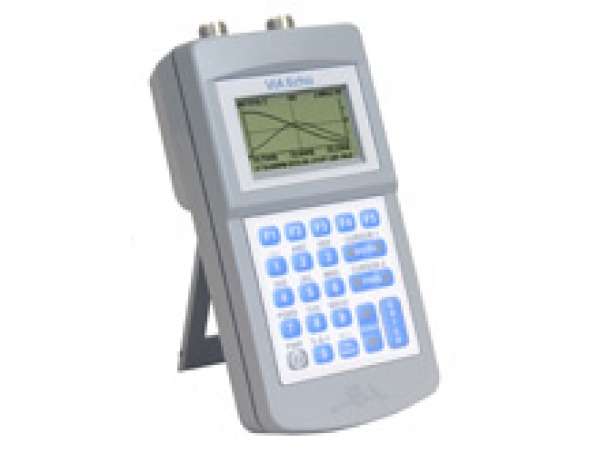

The Echo is a handheld Vector Impedance Analyzer, Spectrum Analyzer, Frequency Domain Reflectometer (FDR) and Power Meter for measuring antennas, networks, and cables. Echo has the capability of providing digital measurements and graphical sweep displays of impedance, RF power gain, or cable quality. The Echo’s testing functionality combined with it’s 4MHz to 1.0GHz or 2.5GHz frequency ranges makes it a
versatile tool for numerous service applications.
The Echo PC VisionTM software application, included with the VIA Echo, provides the user with the capability of remotely operating the VIA Echo through a USB port and view near real-time results or Echo’s stored tests on a PC. PC Vision provides color Cartesian and Smith Charts of vector plot data. The PC Vision software makes the capture, storage, and printing of documentation and reports easy.



Radiohaus é Distribuidor Autorizado da AEA Technology no Brasil e fornece com garantia e assistência técnica toda a linha de analisadores de antenas, analisadores de espectro e acessórios para uso profissional. Caso não encontre listado o equipamento AEA que procura, acesse o link do fabricante ou entre em contato conosco para que possamos lhe apresentar uma cotação.


APLICAÇÕES:
Testes de antenas
Teste de Isolamento
Localização de falhas em cabos
Teste de impedâncias de cabos
Medida de cabos
Análises de circuitos

Ganho e perda em circuitos
Teste MRI de bobinas
Analise de redes
Leitura de potência
Análise de espectro
Análise de impedância vetorial
Teste e ajuste de bobina NMR

MERCADOS:
Amador
Aviação
CATV/Broadband

Governo
Forças Armadas (uso militar)
Laboratórios
NRM ou MRI
Ferrovias
RFID
Telecomunicações
Redes sem fios
Emissoras de Rádio
Emissoras de TV
Fabricantes de Antenas
Fabricantes de Equipamentos
Empresas de instalação de telecomunicações





• FREQUENCY RANGE

4MHZ TO 1.0 GHZ (1000, 1000SF & MRI)

4MHZ TO 2.5GHZ (2500)

TUNING/DISPLAY RESOLUTION

1KHZ UP TO 1.1GHZ

10KHZ FOR ~1.1GHZ-2.5GHZ

10KHZ FOR SPECTRUM ANALYZER

INPUT POWER RANGE

+20/-60DBM

FDR CABLE LENGTH

35 TO >10KFT (10 TO>3300M)

• MEASUREMENT SPEED

2 SECONDS/SWEEP

• FREQUENCY DISPLAY WIDTH



250 POINTS X N X RESOLUTION (N=INTEGER)

• IMPEDANCE RANGE

2 TO 2000 OHMS

IMPEDANCE PLOTTING SCALES

0 TO 50 OHMS MIN, 0 TO 2000 OHMS MAX

PHASE ANGLE PLOTTING SCALES

+/- 15 TO +/- 180 DEGREES

IMPEDANCE FORMATS

RESISTANCE, REACTANCE, Z, Z ANGLE, SWR,RETURN LOSS , S11 VECTOR

• GAIN FORMATS

LOG, LINEAR, PHASE AND GROUP DELAY

• POWER METER

20DBM TO -30DBM,47DBM TO 0DBM WITH OPTIONAL ATTENUATOR

HARMONIC AND SPURIOUS

>15DB BELOW FUNDAMENTAL

• OUTPUT POWER

~ +3DBM @ 50 OHMS

• POWER REQUIREMENTS

13.8-20 VDC @ 500 MA. MINIMUM OR

8 AA(ALKALINE OR NIMH OR NICD)

ANTENNA CONNECTORS

 “N” TYPE STANDARD WITH SMA-TO-N ADAPTOR KIT (OPTIONAL)

• SIZE

8.5”X4.3”X2.25” (216X109X57 MM)

• WEIGHT

2 LBS 3 OZ (1KG) WITH CASE AND BATTERIES
